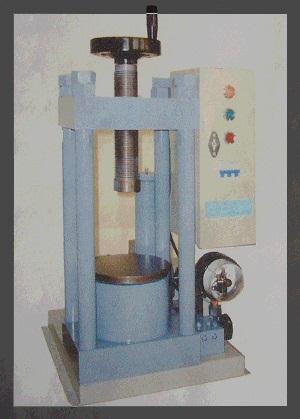

TS-40E 小型臺式電動粉末壓片機
|
|
 |
|
一、本機是為實驗室里對各種粉末材料加壓而設計。泵、閥、卸荷在集成塊中整體加工出來，結構小巧緊湊，重量輕，壓力大，可設定試驗壓力，自動保壓，并具有超壓泄流功能。
二、主要技術參數
1、載荷
≤400KN(表壓32.5Mpa)
2、活塞直徑 φ125mm
3、活塞升程
≤35mm
4、工作空間 188*128*370
5、工作電壓 380V
6、功率 370W
7、額定轉速 960轉/分
三、操作步驟
1、擰松油筒頂部的進氣螺釘（運輸時為防溢油，此進氣螺釘是擰緊的）
2、旋下絲杠頂住加壓物品或模具。
3、關緊放油閥手輪。
4、將電接點壓力表指針上限旋到需要處，下限旋到低于上限4-6Mpa左右。
5、合上電源總開關后，按啟動按鈕，點擊旋轉，泵工作加壓。
6、工作完畢后，按停止按鈕，松開放油閥手輪。 |
|
| |
四、壓力換算
每1Mpa表壓=122KN
五、注意事項
1、本機要接地。
2、大活塞升程不許超過40MM。
3、表壓不許超過32.5Mpa。
4、超壓溢流閥調整時，應從低壓逐漸上調，出廠時已調定在J限壓力。
5、對脆性材料加壓時，注意防護。
六、附液壓系統圖，局部結構圖，電器原理圖
七、簡單故障排除
壓機開機后如不上壓，多數系運輸中造成系統內進入空氣所致，可將平面上兩個出油閥、進油閥依次擰松3-5圈（有紅色標記的兩個內六角螺釘）然后開動機器，待油液從縫隙中大量溢出時關機，再把兩個螺釘擰緊即可。
八、限壓閥位于右側面上有紅色標記的一個內六角螺釘，出廠時已調定在32Mpa，一般不許隨意再動，如有需要要調整時應將紅色內六角旋下，在用一字改錐調整孔內的螺絲，改變針閥上彈簧的壓力，逆時針旋出時壓力減小，順時針旋進時壓力增大，但不能超過32.5Mpa。否則將發生危險。調整好后再將紅色內六角螺釘擰上，以
避免誤動。 |
| |
|
|
| |
|
|
|
