L-742雙掃描激光平面輥筒測量系統
|
|
1、概述：
| |
Ham是設計輥子校準儀器和其他相似的應用儀器，可以進行多種精密的幾何測量，我們的激光儀能為您節省時間，提高機器裝配，調整效率，縮短停產時間，增加質量降低報廢率，并且大大提高工具的使用壽命。
系統功能
:
|
精密L-742應用于輥筒及類似的校準和調整，帶兩個連續掃描的激光平面,平面相互正交。
兩個(ge)激光(guang)可以在(zai)工廠定做為：兩個(ge)側面(mian)或一(yi)(yi)個(ge)側面(mian)，一(yi)(yi)個(ge)頂部。
L-742激光平面度和垂直度精度為0.0025mm/M。 |
系統配置:
|
l
雙掃描激光發射器L-742
3無線探測靶
A-1519
l
R-1310PDA無線(xian)接受器(qi)帶軟件
2地面標志線夾具
l
儀器底座(zuo)（或三角架） |
|
|
2、應用領域：
|
|
|
- 輥筒平行方面
- 造紙廠
- 印刷機
- 薄膜線
- 滾壓成型設備
- 精度高激光切割和精度高水流切割
- 線路板鉆孔機械
- 測量和校準面的平整度 (垂直度, 框架, 軌道, 法蘭, 圓,等等.)
- 3個面之間的垂直度
- 水平和垂直面的直線度測量
- 水平的和垂直的移動軸線的平整，即使面很大（30.5米半徑）
- 檢查垂面的垂直度 (30.5 meters)
- 檢查水平面表面軌道的扭曲和平行度
- 檢查垂面表面軌道的扭曲和平行度
- 60米長的表面一次測量可以完成
-
測量應用：造紙/印刷/紡織/膠片(薄膜)等制造行業
|
 |
|

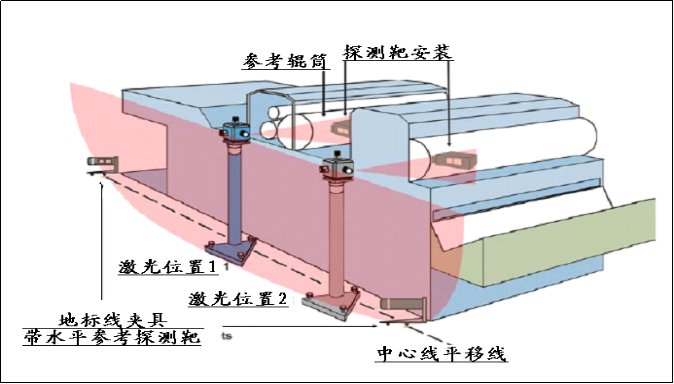

系統(tong)安(an)裝(zhuang)示意圖 |
|
|
| |
|
精度高的平面度
激光系統關鍵的一個組成部分就是激光的直線度或者平面度，因為它們是后續校準測量的參考量。
L-742 是平面度高的激光系統。 360º度掃描時激光面的平均精度為0.5角秒(0.002 mm/M) ，90º 掃描時激光面精度為0.25角秒(miao)( 0.001 mm/M)。
精度高的垂直測量能力
兩個激光面垂直精度為1角秒 ( 0.005 mm /M)，測量距離為30.5米，L-742
|
|
還有有兩個內置的水平儀，精度也是1角秒。 |
| |

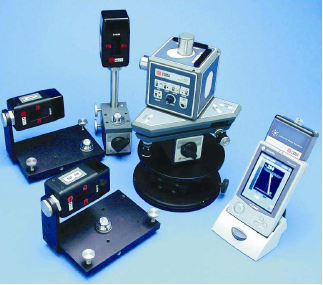

| 3、系統組件: |
 |
|
L-742雙掃描激光平面輥筒測量系統
軟件顯示結果 |
| |
 |
|
L-742雙掃描激光
無線探測靶 |
|
|
| |
|
技術參數:
L-742單激光自動(dong)掃描(miao)平面發射器
|
重(zhong)量 |
3.5KG. |
|
材料 |
鋁合金(jin)和不銹鋼. |
|
激光類(lei)型 |
半(ban)導體(ti)可見激光(guang),波長635nm,激光束直徑4.06mm,等級II,掃描I. |
|
激光功(gong)率 |
0.9mW/束. |
|
激光束(shu)穩定性 |
0.005mm/hr/0C傳遞,0.36弧秒/hr/0C角度. |
|
激(ji)光直線度(du) |
0.0008mm/M. |
|
激光平面平面度(du) |
0.0025mm/M. |
|
測量范圍(wei) |
半徑30.5米. |
|
電源 |
4節9V電池或220V交流電;連續使用2.5小時. |
|
調(diao)整范圍(wei) |
+/-3度 |
|
尺寸(cun) |
222.8mm×142.7mm×142.7mm |
A-1519單軸激(ji)光探(tan)測靶
|
尺(chi)寸 |
50.8mm×104.4mm×44.5mm. |
|
重量(liang) |
292g(不
包括磁座和支撐桿). |
|
精度 |
0.0005mm |
|
PSD測量范圍 |
24mm. |
|
測量(liang)范圍 |
15m@300RPM,15～30.5m@150RPM |
|
無線通訊(xun)距離(li) |
≤91米 |
|
電源 |
7.5-12VDC 500mAh鋰(li)電(dian)池充電(dian) |
|
電池消耗 |
11.2小(xiao)時連(lian)續使用 |
|
功能(neng) |
自動開/關;顯示器360度可轉動;20.3mm顯示高度;電源開指示燈;電池電量缺少指示燈;充電指示燈; |
|
|
|
4.測量程序： |
 |
|

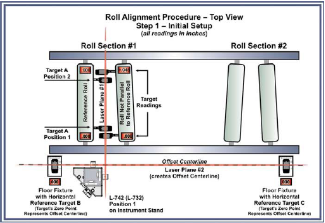

1.設備安裝,參考輥筒和中心線設定

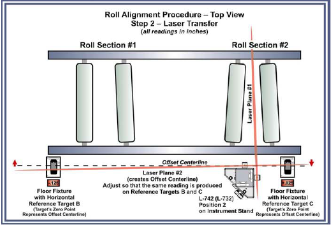

2.移動激光,在位置2校對中心線或地面標志(zhi) |
| |
 |
|

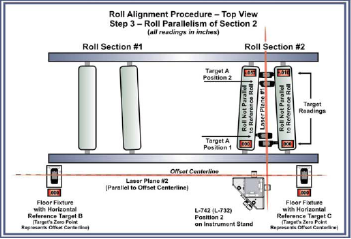

3.在位置2測量輥筒
4.電子水平儀測量輥筒水平 |
| |
| |
|
|
