TL-733 機(ji)床(chuang)加(jia)工中心幾何測量系統
|
|
1、概述：
TL-733激光幾何測量校準系統是平面度，平直度，垂(chui)直度，平行度測量校準 系統。它有三個相互垂直的旋轉激光，激光面掃描的平整度180度內是2弧秒，90度內是1弧秒，TL-733是為
準確度要求相對一般的加工中心、設備安裝等設計的，也用于大型建筑的定位或飛機生產廠的大飛機段安裝校準使用。
TL-733激光幾何測量校準系統有2個弧秒級氣泡水平儀，固定的磁力座上的激光基礎可調節X、Y、Z三軸向偏差，使得激光的基礎與參考點平行。
在一(yi)般情(qing)況下，一(yi)次安(an)裝就(jiu)可以(yi)測量(liang)平(ping)整度，平(ping)直(zhi)度，平(ping)行度和垂直(zhi)度，由于我們系統的(de)數據是實時測量(liang)的(de)，許多錯(cuo)誤在安(an)裝時就(jiu)可以(yi)避免(mian)，激光(guang)是被固定在機器或基礎上，所以(yi)每個激光(guang)面的(de)激光(guang)都可以(yi)發射測量(liang)范圍達(da)半徑30.5米(mi)。我們的(de)激光(guang)儀(yi)能為您節省45%的(de)時間，提(ti)高機器裝配，調整效率，縮(suo)短停產時間，增加質量(liang)降低報廢率，并且大大提(ti)高工(gong)具(ju)的(de)使用(yong)壽命。
| |
系統功能 :
測量直線度,平面度,垂直度和平行度
系統配置:
TL-733精密三掃描激光平面
A-1519無線探測靶
PDA無線接收和讀數顯示
機床幾何測量軟件 |
|
2、應用領域：
加工中心(HBM, VBM, VTL, VMC, HMC, 龍門(men)架， 平(ping)面(mian)磨床
水切(qie)割和(he)激光切(qie)割設(she)備
垂直壓機(ji)校準
卷軸校準(橡膠, 鋼(gang)鐵(tie),紡織低精度薄(bo)膜線)
飛機組裝(zhuang)(座椅(yi)安裝線校(xiao)準, 安裝(zhuang)水, 接(jie)頭(tou)和固定面, 機(ji)(ji)翼到(dao)機(ji)(ji)體 和機(ji)體到機(ji)體的(de)連接校準，等等)
木材廠
水平機械的基(ji)礎和導軌
大型軸承面和建筑(zhu)的定(ding)位(wei)、檢查
機床(chuang)測量和(he)校準(zhun)
平整度(du)，包含水平面(mian)的和垂直面(mian)的（正方形、框架(jia)、導軌、法蘭、圓等等）和軸心線。
垂直的(de)和水平的(de)軸線的(de)平直度(du)
一些立式(shi)機(ji)械軸(zhou)線(xian)(xian)或(huo)(huo)水平面軸(zhou)線(xian)(xian)或(huo)(huo)其平面的(de)垂直度。
2個垂直面或軸線的垂直度
垂直或水平面的平行度，即使這些面大道30.5 米半徑也能測量。
垂直面之間的(de)軌道的(de)扭曲和平行度 水平面(mian)之間軌道的扭(niu)曲和平行度。
檢查垂直表面的鉛垂度，范圍可達30.5米
一次安裝可檢查表面達60米范圍
|

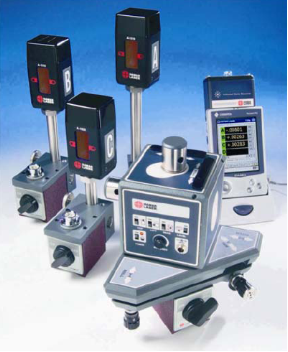

TL-733

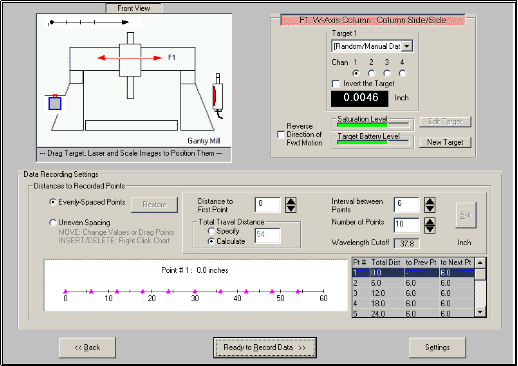

機床加工中心幾何(he)測量(liang)系統 |
|
 |
|

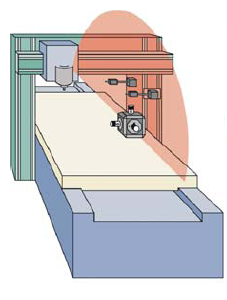

直線度測量 |

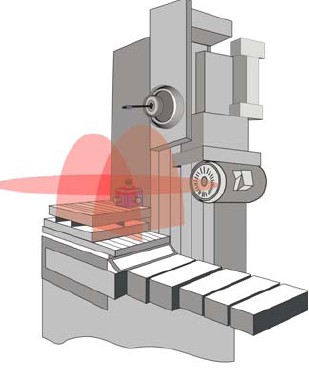

垂直度測量 |
|
|
|
|
平面度測量 |

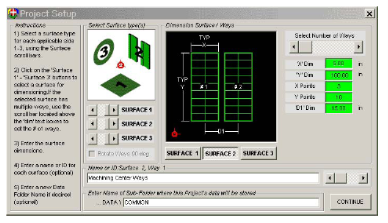

軟件PLANE 5 平面度 |
; ; |
| |
3、特點
3個連續旋轉的激光，操作半徑范圍達30.6米
激光面平整度180度掃描下2弧秒，90度掃描下1弧秒。
各個激光面垂直度達精度2弧秒
含3軸方向調整的基礎和中級分辨調整和水平儀，精確級別達2弧秒
標準接收靶：A-1532ER 普通掃描接收靶和內置顯示75毫米的測量范圍和0.001''(0.025毫米）分辨率。
精度高接收靶：A-1519-900（A-1519-2.4）單軸，無線，24.5毫米測量帶和0.00002''(0.0005毫米）分辨率。
接受其直接提供實時數據顯示。
一般安裝時間20分鐘或更少。
二極管激光2代比氖基激光系統要穩定的多。
系統采(cai)用(yong)以視窗95/98為基礎軟(ruan)件，快速(su)記錄和分析測量的機械設備幾何(he)數據。
電(dian)池供(gong)電(dian)或交流電(dian)源供(gong)電(dian)
完全
分開(kai)
激光和接收器裝(zhuang)在(zai)一個很小(xiao)的(de)便(bian)攜式旅行箱內。
|
| |
4、技術參數
|
重量:
|
激光 6.75 lbs (3.1 kg)
電池(chi)塊: 1 lb (0.45 kg)
L-123 基礎(chu): 10 lbs (4.54 kg)
|
|
材料:
|
激光器：鋁和(he)不銹(xiu)鋼
L-123 基礎: 鋁
|
|
激光形式:
|
可見二極管激光, 670 nM 波長II級 (掃(sao)描(miao)時是(shi)I級) .160" (4.06mm) 光(guang)束直徑
|
|
激光功耗:
|
<1mw/光束
|
|
激光束穩定性:
|
偏移(yi): .0001 in/hr/ºF (.005mm/hr/ºC)
角度(du): 0.2 arc sec/hr/ºF (0.36 arcsec/hr/ºC)
|
|
激光束平直度:
|
0.000015 in/ft. (0.001 mm/M) +/- .0001" 空氣中
|
|
激光面平整度:
|
2 角秒: .00012 in/ft. (0.01 mm/M), 轉(zhuan)換誤差+/- .0003" (0.0076 mm) 360º 掃描
1 角秒: .00006 in/ft. (0.005 mm/M) 轉換誤差(cha) +/- .00015" (0.004 mm) 90º 掃描
|
|
激光面垂直度:
|
T頂部(bu)激(ji)(ji)光(guang)面(mian)和側激(ji)(ji)光(guang)面(mian)垂直度: <2 角秒. (0.00012"/ft or 0.01 mm/M)
頂部激光(guang)面(mian)和背面(mian)激光(guang)面(mian)垂直(zhi)度(du): <2 角(jiao)秒. (0.00012"/ft or 0.01 mm/M)
側面激光(guang)面和背面激光(guang)面垂直度: <23角秒 (0.00018"/ft or 0.015 mm/M)
|
|
操作模式:
|
1個，2個或3個激光面工作可以是完全分開的
|
|
測量范圍:
|
每個激光掃描測量半徑為30.5米
|
|
供電:
|
9V 直流電池 or 115V 交流適配器
|
|
L-123 基礎調節范圍
|
+/- 1.5º
|
|
L-123 基礎調節精度:
|
1.7 arcsec (0.01 inches/100 ft or 0.25 mm/30.5M)
|
|
水平儀:
|
地部照明， 準確度2 角秒 o 0.00012 in/ft. (0.01 mm/M)
|
|
|
|
|
|
 |
|

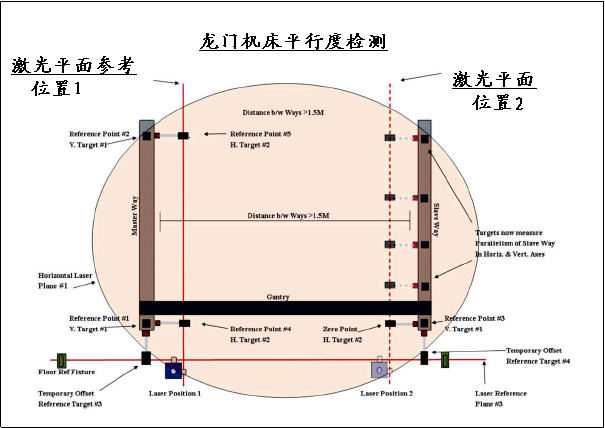

龍門機床平行度檢測(俯視圖) |
|
|
 |
|

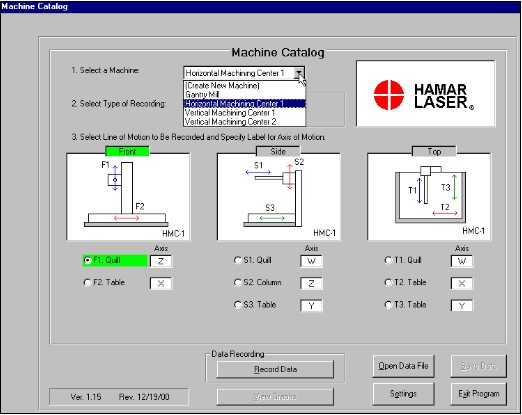

機床測量軟件 |
|
|
| |
|
|
