二維多點尺寸測量儀
一、測量原理
將綠色LED 光轉化為均一的平行光進行照(zhao)射。檢測(ce)出二(er)維(wei)CMOS 上(shang)受光的明暗投影，然后測(ce)量其尺寸和(he)角度等。
二、特點
1、實現由“點”到“面”，全范圍測量
傳統的激(ji)光掃描方式：激(ji)光掃描方式只能測(ce)量(liang)光點照射的 1 個位置。無(wu)法實現多點同時(shi)測(ce)量(liang)或調整傾斜的測(ce)量(liang)。
二維多點尺寸測量儀
通過二維(wei)測量，可(ke)一次捕獲目(mu)標物的(de)信息(xi)。只有在二維(wei)條件下才(cai)能進(jin)行(xing)的(de)任意多點(dian)測量或(huo)邊(bian)調整傾斜邊(bian)進(jin)行(xing)測量。
2、相機方式光軸無波動，可測量指定點的尺寸
傳統的激光掃描方式
多面鏡的鏡面精度不同，每個取樣點的激光掃描軌跡也會不同。在激光掃描方式中，馬達勻速旋轉的性能同馬達的使用時間有關，隨著使用時間變長，馬達勻速旋轉的性能將變差。傳統產品使用時間越長，激光掃描軌跡的偏差就會越大。
二維多點尺寸測量儀
采用相機方式，閃動一次快門即可測量整個范圍。
產(chan)品無驅動器，因此可測量指定點的尺寸。
3、高耐久性
傳統的激光掃描方式
因為有驅動器，所以產品的耐久性較差，需要對產品進行維護。此外，傳統產品的光源存在被瞬間高電壓損壞的隱患。
二維多點尺寸測量儀
[ 無驅動器 ]
因產品無任何驅動器，可實現高耐久性。這種設計克服了傳統激光掃描方式的弱點－馬達耐久性的問題。
三、應用范圍
| |
外徑、高度差、寬度：測量指定范圍內的Max徑、Min徑。檢測出邊緣之間的高度差、寬度等。 |
角度：檢測出兩直線之間的角度、虛擬線的傾斜角。 |
| |
 |
 |
| |
|
|
| |
距離、交點之間距離：測量圓的中心、交點等指定的兩點間的距離，點到直線之間的距離。 |
高度、位置、坐標：檢測出邊緣的高度、位置、指定點的坐標。 |
| |
 |
 |
| |
|
|
| |
半徑、圓度：測量指定圓弧的半徑和圓度。 |
節距：測量指定范圍內的Max、Min平均節距等。 |
| |
 |
 |
| |
|
|
| |
產品用途： |
|
| |
 |
 |
| |

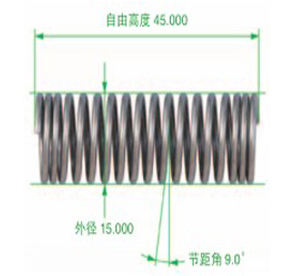

測量彈簧的外徑、節距角 |
測量針閥的外徑、頂角 |
| |
|
|
| |
 |
 |
| |
測量滑輪的槽節距、V槽角 |

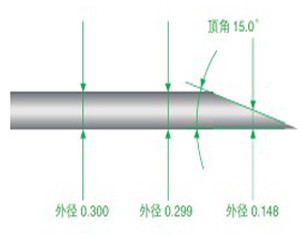

測量注射針頭的多點外徑、頂角 |
| |
|
|
|
