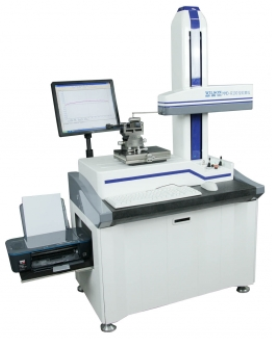

TLD-R100C輪廓儀
|
|
|
| 測量項目 |
| 測量項目 |
點、直線、圓(yuan)、部分圓(yuan)、橢圓(yuan)、圓(yuan)弧處理（圓(yuan)弧半徑(jing)、圓(yuan)心(xin)距(ju)、圓(yuan)心(xin)到直線的(de)距(ju)離、
交點到圓心(xin)的距(ju)(ju)離等）、MaxX點、Min點、距(ju)(ju)離、角(jiao)度(du)處理（坐標夾(jia)角(jiao)、直線夾(jia)角(jiao)）、
直線度(du)、槽(cao)(cao)深、槽(cao)(cao)寬(kuan)、溝邊距(ju)、溝心距(ju)、水平距(ju)、凸度(du)（對數(shu)曲線）、輪廓度(du)等參數(shu) |
| 測量范圍 |
|
X軸（橫導軌） |
100mm |
| Z1軸（傳感器） |
40mm |
| Z軸（立柱） |
400mm |
| 測量精度 |
|
X軸(L=X軸導軌移動距離) |
±(1.2+L/300)μm |
|
Z1軸(H=Z1軸方向測量高度) |
±(1.2+6H/100) μm |
| X軸水平臂 |
| 直線度 |
0.15μm/60mm |
| 光柵分辨率 |
0.1μm |
| 光柵產地 |
進口 |
| Z1軸傳感器 |
| 分辨率 |
0.1μm |
| 傳感器類型 |
光柵傳感器 |
| 產地 |
進口 |
| 移動方向 |
前/后 雙方向 |
| 測力 |
0.5-6g |
| 測針針尖 |
硬質合金 R：0.05mm、0.01mm |
| 爬坡角度 |
上升77度 下降88度 |
| 速度 |
| 測量速度 |
0.02mm/s,0.05mm/s,0.1mm/s,0.2m/s,0.5mm/s,1.0mm/s,2.0mm/s,4.0mm/s(8個) |
| 定位速度 |
0.02mm/s,0.05mm/s,0.2m/s,0.5mm/s,1.0mm/s,2.0mm/s,3.0mm/s,4.0mm/s(8個) |
| 圖形放大/縮小 |
| 圖形放大 |
可任意縮小、放大 |
| 綜合調整臺 |
| A型綜合調整臺 |
X軸水平傾斜調整范圍：±30°，Y軸方向調整范圍：±7.5mm，Z軸回轉可調360度（帶微調裝置） |
| B型綜合調整臺 |
X軸水平傾斜調整范圍：0-60°，Yθ1：0-1.5度，Zθ1：0-2.5度，Zθ2：0-1.5度 |
| 安裝要求 |
| 電源 |
220-240V AC, 50HZ，單獨地線；功率消耗≤450W |
| 壓縮空氣 |
純凈壓縮空氣：氣壓0.4MP，消耗0.1m³
/min （氣源供給0.6MP，0.25m³
/min以上） |
| 環境要求 |
工作溫度：10°-30°（常溫）；濕度20-80%RH（無結露），良好地線，無明顯振源 |
|
|
|
