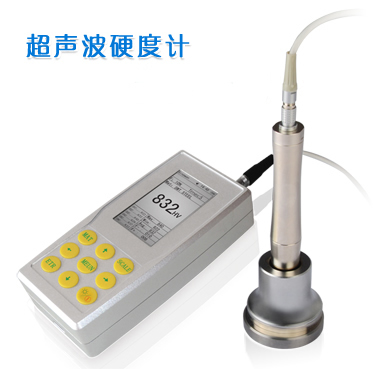

超(chao)聲波硬度計U-100
● 符合美標ASTM-A1038-2005
● 測量精度高——可達±3% HV,±1.5HR,±3%HB
● 測試壓痕小——需用高倍顯微鏡才能觀察到
● 測量速度快——可在 2 秒內輸出測試結果
●
大屏幕顯示——直接顯示當前測量值、累計測量值、Max、Min、平均值及上下偏差
● 操作簡便——不需要培訓即可上手測量
● 穩定性高——保固期長達兩年
● 海量存儲——可同時存儲2000組測量數據
●
校正簡單——可存儲20組校正數據供調用無須再浪費時間對同一材料反復進行校正 |
硬度測試可采用的方法有很多種類，比較常用的有布氏、洛式、維氏、里氏試驗法等。
其中布氏和洛式試驗力大、壓痕大，對被試樣表面損傷較大、而維氏采用光學法進行測量，需要技術人員操作，且不能對大型工件進行直接的測試；
而里氏硬度計采用彈跳式間接硬度測量法，當直接測試布氏、洛式、維氏硬度值的偏差較大。而超聲波硬度計U100采用超聲波接觸阻抗法對式樣進行比較測量，具有精度高、速度快、可攜帶、操作簡便等優點。
超聲波硬度計U100可測量法蘭盤邊緣和齒輪根部沖壓件、工模、薄板、表面硬化的齒和齒輪槽、錐度部分的硬度測量等； |
 |
| |
|
U-100 技(ji)術參(can)數: |
| 產品名稱 |
超聲波硬度計 |
| 型號 |
U-100 |
| 貨號 |
#882-121 |
| 真實試驗力 |
1Kgf(可選2Kgf、5Kgf、10Kgf) |
| 測量范圍 |
HV:50～1599;
HRC:20～70; HB:70～650
HRB41～105; HRA60～86; Mpa255～2180 |
| 測量精度 |
HV:±3%HV; HRC:±1.5HRC;
HB:±3%HB |
| 壓頭規格 |
136°金剛石壓頭 |
| 測量方向 |
支持360° |
| 數據存儲 |
可存儲2000組測量數據和20個校準值 |
| 硬度標尺 |
HV、HB、HRC等 |
| 數據顯示 |
測量值、最大值、最小值、平均值、上偏差、下偏差等 |
| 持續工作時間 |
40小時（不開背光燈） |
| 硬度值讀取 |
LCD顯示屏顯示 |
| 適用環境 |
溫度：-10℃~50℃;
濕度:30%~80% |
| 工作電壓 |
4.2V |
| 外形尺寸 |
160x80x31mm |
| 重量 |
500g（不包括探頭） |
|
應用范圍:
 |
|
| |
| U-100 標準配(pei)置(zhi): |
|
|
|
|
產品名稱
|
貨號
|
產品名稱
|
貨號
|
|
主機 U-100
|
882-221
|
標準塊(28-35)HRC
|
882-611
|
|
1Kg手動測頭HP-1K
|
882-331
|
標準塊(58-63)HRC
|
882-641
|
|
標準保護帽
|
882-711
|
防塵防震儀器箱
|
882-901
|
|
測頭數據線
|
882-801
|
說明書/保修卡
|
SU-100
|
|
| HP-K

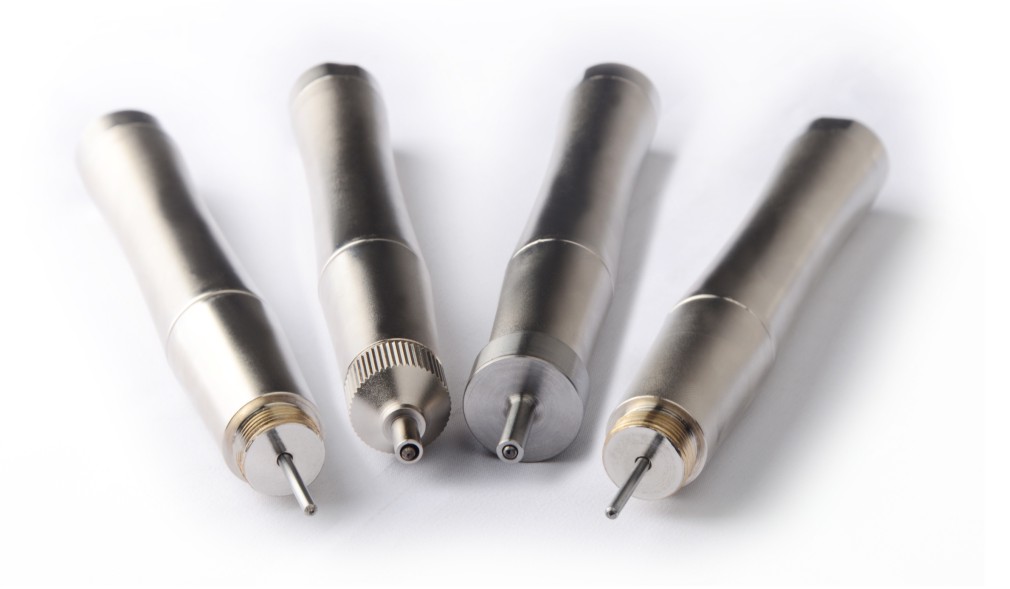

測頭參數(shu): |
|
測頭類型
|
1Kg手動測頭 HP-1K(標配)
|
2Kg手動測頭 HP-2K(選配)
|
5Kg手動測頭 HP-5K(選配)
|
10Kg手動測頭 HP-10K(選配)
|
|
貨號
|
882-311
|
882-321
|
882-331
|
882-341
|
|
真實試驗力
|
10N
|
20N
|
50N
|
98N
|
|
直徑
|
22mm
|
22mm
|
22mm
|
22mm
|
|
長度
|
154mm
|
154mm
|
154mm
|
154mm
|
|
諧振棒直徑
|
2.4mm
|
2.4mm
|
3mm
|
3mm
|
|
測量面粗糙度≤
|
Ra<3.2um
|
Ra<5um
|
Ra<10um
|
Ra<15um
|
|
工件重量≥
|
0.3kg
|
0.3kg
|
0.3kg
|
0.3kg
|
|
工件厚度≥
|
2mm
|
2mm
|
2mm
|
2mm
|
|
測頭應用場合
|
離子滲氮沖模、模殼、
夾具、薄壁件 、軸承、
齒側及管道內壁
|
離子滲氮沖模、模殼、
夾具、薄壁件 、軸承、
齒側及管道內壁
|
測量凹槽、齒側和齒根
|
小型鍛件、鑄造材料、
焊縫檢查、熱影響區，
對粗糙度要求較低
|
|
|

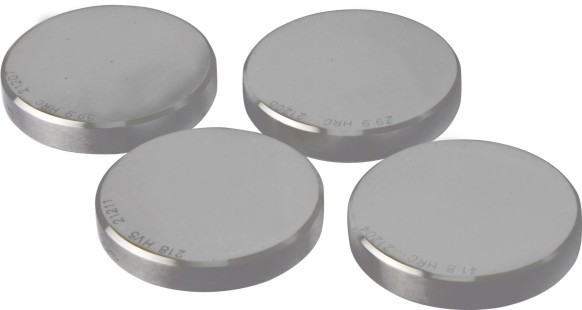

標(biao)準硬度塊參數: |
| 硬度值范圍 |
貨號 |
均勻度 |
硬度塊尺寸 |
| (28~35)HRC |
882-611 |
±1.5HRC |
Ø90x16mm |
| (38~43)HRC |
882-621 |
±1.5HRC |
Ø90x16mm |
| (48~53)HRC |
882-631 |
±1.5HRC |
Ø90x16mm |
| (58~63)HRC |
882-641 |
±1.5HRC |
Ø90x16mm |
|

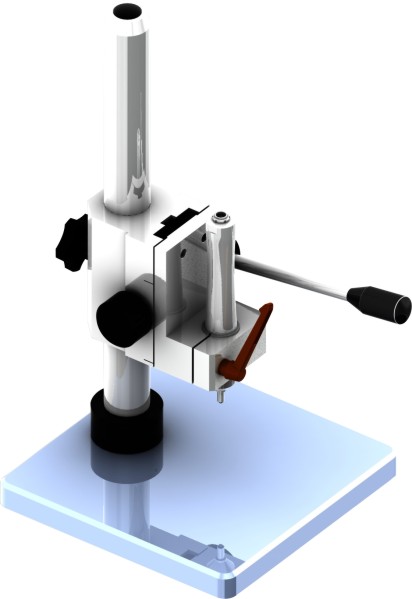

超聲波硬度計支架(#882-701) |
|
| |
|
支(zhi)撐環(huan)參數: |
| 支撐環名稱 |
平面支撐環 |
小圓柱支撐環 |
大圓柱支撐環 |
| 貨號 |
882-511 |
882-521 |
882-531 |
| 應用范圍 |
平面試樣 |
直徑8-22mm試樣 |
直徑16-80mm試樣 |
|
HRC標準硬度塊 |
|
| |
| 支撐環及保護帽: |
|
 |
 |
 |
 |
 |
|
平面支撐環(#882-511) |
小圓柱支撐環(#882-521) |
大圓柱支撐環(#882-531) |
標準探頭保護帽(#882-711) |
深孔探頭保護帽(#882-721) |
|
