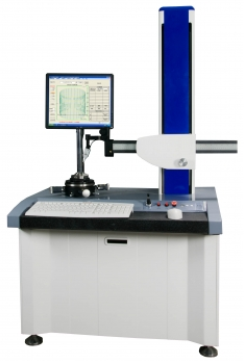

TLS-60H圓柱度儀
|
|
|
| 測量項目 |
|
測量項目 |
圓(yuan)度(du)(du)，圓(yuan)柱度(du)(du)，直(zhi)徑，錐度(du)(du)，(垂(chui)直(zhi)、平(ping)面)，同心(xin)度(du)(du)，同軸(zhou)度(du)(du)（多(duo)要素），直(zhi)線度(du)(du)，垂(chui)直(zhi)度(du)(du)（多(duo)要素），
跳(tiao)動（軸向、徑(jing)(jing)向），全(quan)跳(tiao)動（軸向、徑(jing)(jing)向），平(ping)面度（多要(yao)素(su)），平(ping)行度（多要(yao)素(su)），缺口(kou)剔(ti)除，波紋度，
譜分析(xi)，波(bo)高(gao)分析(xi)，諧(xie)波(bo)分析(xi)、壁(bi)厚偏差 |
| 主軸精度 |
|
主軸徑向誤差
H=到工作臺高度 |
±(0.0125+3H/ 10000)μm |
|
主軸軸向誤差 X=到主(zhu)軸中心距離(li) |
±(0.0125+4X/10000)μm |
| 工作臺 |
|
臺面直徑 |
150mm |
|
調整范圍 |
調偏心±2mm ; 調水平±1° |
|
回轉直徑 |
300mm |
|
承載重量 |
20Kg |
|
旋轉速度 |
0-12轉/分 |
| Z軸（立柱） |
|
直線度（窄范圍） |
0.35μm /100mm |
|
直線度（全范圍） |
0.6μm /300mm |
|
定位速度 |
mm/s |
|
光柵分辨率 |
1μm |
|
回轉軸線與Z軸導軌平行度 |
|
回轉軸線與
Z軸導軌平行度 |
1μm /300mm(母線基準) |
|
水平臂（橫導軌） |
|
移動精度 |
1.5μm/150mm |
|
水平移動距離 |
180mm |
|
定位速度 |
mm/s |
|
光柵分辨率 |
1μm |
| 傳感器 |
|
量程 |
500μm (半徑差) |
|
分辨率 |
0.005μm |
|
測針形狀 |
2mm寶石球測頭（有更多直徑可選擇） |
|
測力 |
1-12g |
| 測量范圍 |
|
測量直徑 |
≤200mm |
|
測量高度 |
≤300mm |
|
測量深度 |
使用標準探針:≤100mm（孔徑小于36mm時）
非標支架可測≤300mm (孔徑大于36mm（選配） |
| 數據采集 |
|
數據采集 |
7200點/周（通用） |
| 放大倍率 |
|
放大倍率 |
20萬倍 自動 |
| 評定方法 |
|
評定方法 |
LSC（Min二乘法）、 MZC（Min區域法）、
MIC（Max內切圓法）、 MCC（Min外接圓法） |
| 濾波值 |
|
濾波值 |
1upr,1-15upr,1-50upr,1-150upr,1-500upr |
| 數據分析處理 |
|
頻譜分析 |
分析不同頻率成分的幅值 |
|
異常數據剔除 |
手動或自動剔除異常數據，如毛刺、孔及凸點等 |
|
文件管理 |
測量數據自動保存，可刪除 |
|
數據打印 |
可選用單個或多個測量結果同頁打印模式 |
| 安裝要求 |
|
電源 |
220-240V AC, 50HZ，單獨地線；功率消耗≤450W |
|
壓縮空氣 |
純凈壓縮空氣：氣壓0.4MP，消耗0.1m³
/min （氣源供給0.6MP，0.25m³
/min以上） |
|
環境要求 |
工作溫度：10°-30°（常溫）；濕度20-80%RH（無結露），良好地線，無明顯振源 |
|
|
|
