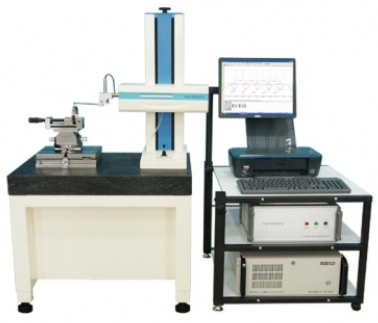

TLD-100B輪廓儀
| 測量項目 |
|
測量項目 |
點、直線(xian)、圓、部(bu)分圓、橢圓、圓弧處理（圓弧半(ban)徑、圓心(xin)距、圓心(xin)到直線(xian)的距離、
交(jiao)點(dian)到(dao)圓心的距離等）、highest點(dian)、lowest點、距離、角度處理（坐標夾角、直線夾角）、
直線(xian)度(du)、槽深、槽寬(kuan)、溝邊距、溝心距、水(shui)平(ping)距、凸度(du)（對數(shu)(shu)曲線(xian)）、輪廓度(du)等(deng)參數(shu)(shu) |
| 測量范圍 |
|
X軸（橫導軌） |
100mm |
|
Z1軸（傳感器） |
20mm |
|
Z軸（立柱） |
400mm |
| 測量精度 |
|
X軸(L=X軸導軌移動距離) |
±(1+2L/100) μm |
|
Z1軸(H=Z1軸方向測量高度) |
±(1.8+3H/100) μm |
| X軸水平臂 |
|
直線度 |
0.2μm /60mm |
|
光柵分辨率 |
0.1μm |
|
光柵產地 |
進口 |
| Z1軸傳感器 |
|
分辨率 |
0.02μm |
|
傳感器類型 |
電感傳感器 |
|
產地 |
進口 |
|
移動方向 |
前/后 雙方向 |
|
測力 |
0.01-0.06N |
|
測針針尖 |
硬質合金 R：0.05mm、0.01mm |
|
爬坡角度 |
上升77度 下降88度 |
| 速度 |
|
測量速度 |
0.02mm/s,0.05mm/s,0.1mm/s,0.2m/s,0.5mm/s,1.0mm/s,2.0mm/s,4.0mm/s(8個) |
|
定位速度 |
0.02mm/s,0.05mm/s,0.2m/s,0.5mm/s,1.0mm/s,2.0mm/s,3.0mm/s,4.0mm/s(8個) |
|
圖形放大/縮小 |
|
圖形放大 |
可任意縮小、放大 |
| 綜合調整臺 |
|
A型綜合調整臺 |
X軸水平傾斜調整范圍：±30°，Y軸方向調整范圍：±7.5mm，Z軸回轉可調360度（帶微調裝置） |
|
B型綜合調整臺 |
X軸水平傾斜調整范圍：0-60°，Yθ1：0-1.5度，Zθ1：0-2.5度，Zθ2：0-1.5度 |
| 安裝要求 |
|
電源 |
220-240V AC, 50HZ，單獨地線；功率消耗≤450W |
|
壓縮空氣 |
純凈壓縮空氣：氣壓0.4MP，消耗0.1m³
/min （氣源供給0.6MP，0.25m³
/min以上） |
|
環境要求 |
工作溫度：10°-30°（常溫）；濕度20-80%RH（無結露），良好地線，無明顯振源 |
|
|
|
